电解锌行业用调压整流变压器
????

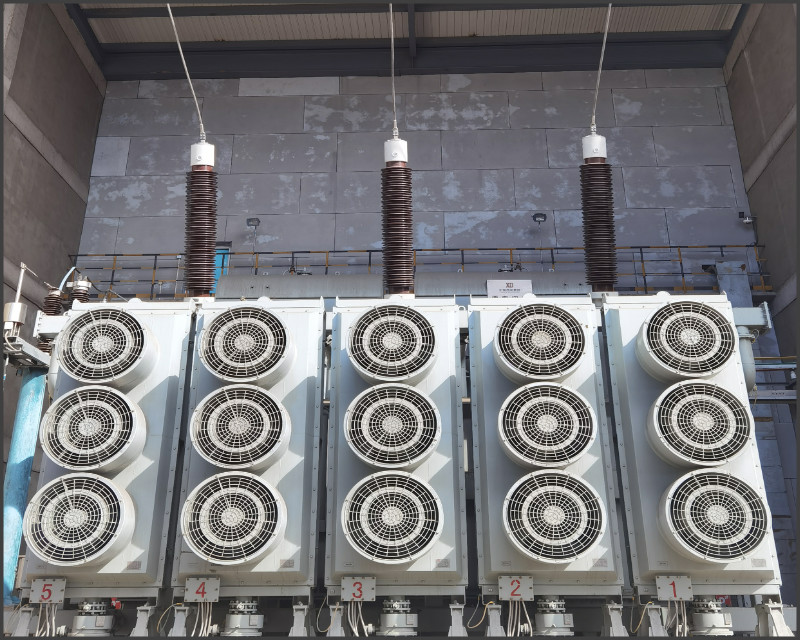

电解锌行业用调压整流变压器目前多采用35KV-220KV供电，，，年产万吨15万吨，，，电解槽多采用200KA系列。。。直流额定电压在450-600V左右，，，单台调压整流变压器容量可达70MVA。。。一般台数采用N+1备用方式。。。采用调压变压器与整流变压器共油箱或分隔结构，，，多采用强油风冷，，，也有采用自冷的方式。。。
调压变压器在调变二次调压，，，110KV及以下采用自耦调压，，，220KV的采用递降调压。。。一般为陆续调压，，，级数为27级或35级调压，，，有载分接开关多采用国内公司生产的开关。。。110KV及以上调变带滤波赔偿绕组。。。
整流变压器一次在油箱外部通过油中油套管与调压变压器二次联结。。。整流变压器一次移相，，，移相角度按总脉波数12N来推算，，，单机组形成12脉波，，，单机组内移相角差为30°配置。。。阀侧采用桥式同相逆并联结构。。。整流柜采用可控硅和二级管。。。
